计网实践—eNSP

了解视图

华为交换机存在着三种视图，用户视图, 系统视图, 接口视图。

用户视图下设备名两侧为尖括号，系统和接口视图为方括号。

在系统视图内可以对路由器整体进行设置。接口视图可以操作单个接口

切换方式

<Huawei> //用户视图
<Huawei> system-view //切进系统视图
[Huawei]  //系统视图
[Huawei] interface GigabitEthernet 0/0/1  //切进接口视图
[Huawei-GigabitEthernet0/0/1]   //接口视图

[Huawei-GigabitEthernet0/0/1] quit
[Huawei] quit
<Huawei>

命令简写

<Huawei>sys                                       //进系统视图的简写
Enter system view, return user view with Ctrl+Z.
[Huawei]
[Huawei]int g0/0/1                                //进接口模式的简写
[Huawei-GigabitEthernet0/0/1]

第一步尝试：实现路由器之间的相互通信

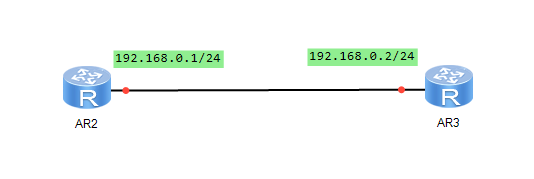

拓扑结构如下

为路由器指定接口配置ip的方式：

先切换到要配置的接口，再输入下面的命令

ip address 192.168.0.1 255.255.255.0

其中子网掩码也可以直接用位数24表示

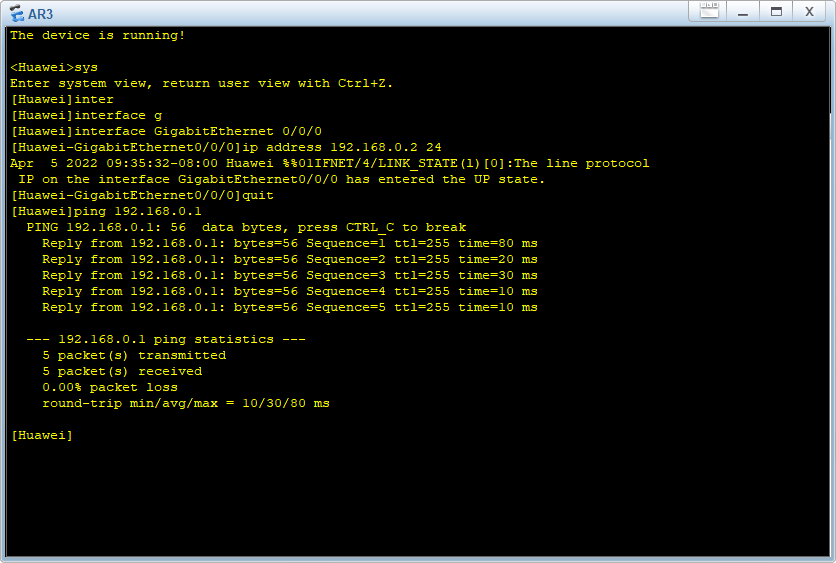

AR3的配置方式如下，成功ping通AR2

第二个尝试：用DHCP分配地址

拓扑结构如下：

如何开启DHCP呢：

首先需要打开路由器全局的DHCP功能，然后再对其中一个接口开启DHCP

系统视图下：dhcp enable
接口视图下：dhcp select interface

在为路由器的接口绑定好ip之后。就可以开启DHCP了。如下图

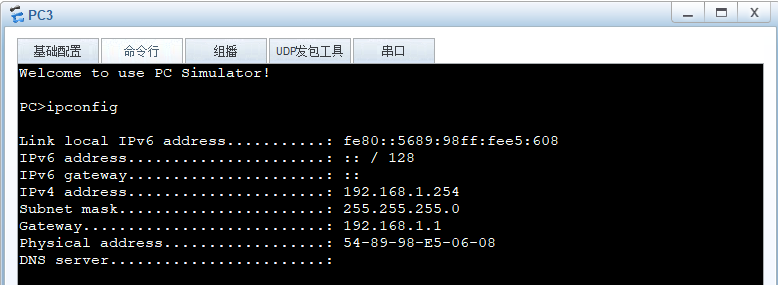

开启之后，打开pc的DHCP功能。即可看到分配好的ip地址

过程抓包

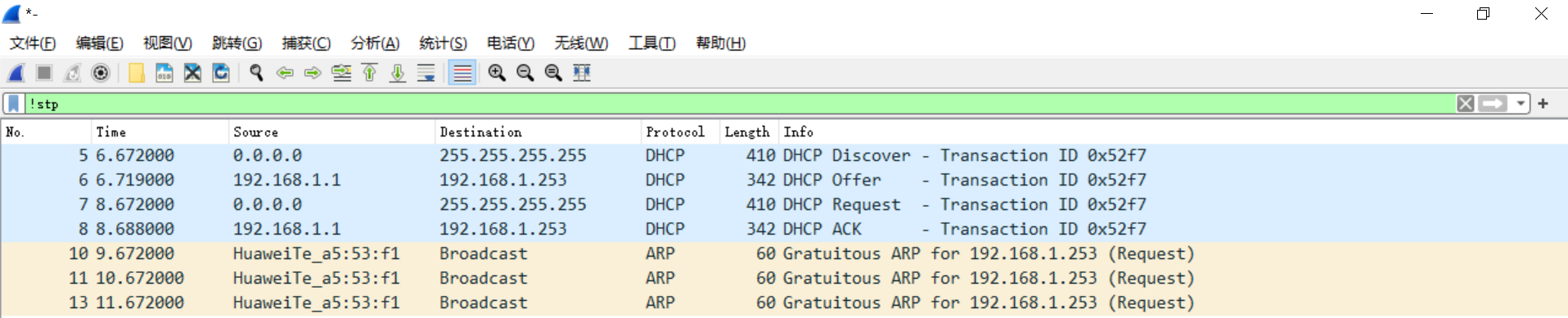

对于这个过程。尝试在交换机的GE0/0/3进行抓包，结果如下。

可以清楚的看到DHCP协议工作的全过程

最后ARP协议的广播。被称为Gratuitous ARP（免费ARP），作用主要有两个

• 用于检测IP地址冲突。当一台主机发送了免费ARP请求报文后，如果收到了ARP响应报文，则说明网络内已经存在使用该IP地址的主机。

• 以广播的形式将数据包发送出去，不需要得到回应，只为了告诉其他计算机自己的IP地址和MAC地址。可用于更新其他主机的ARP缓存表。

第三个尝试：本地DNS服务器

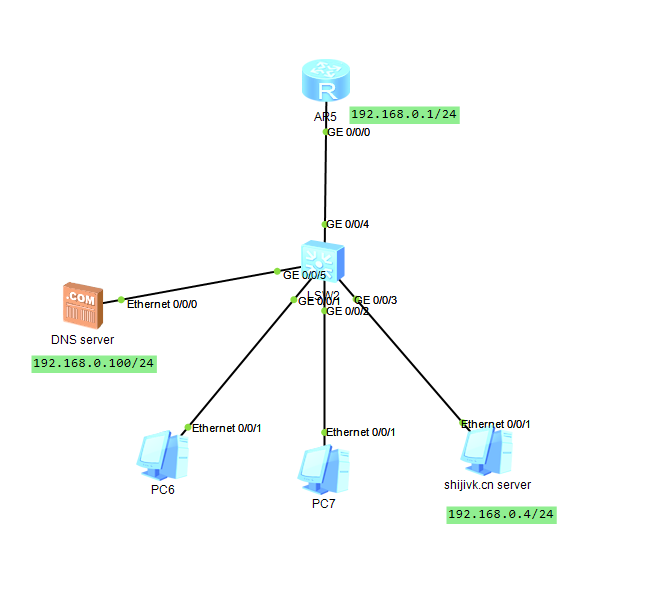

拓扑结构如下：

如何设置某个接口的DNS服务器：

在接口模式下，输入

dhcp server dns-list 192.168.0.100

就可以指定上述地址为DNS服务器

指定完成后，重新刷新一下，PC即可获取到DNS server

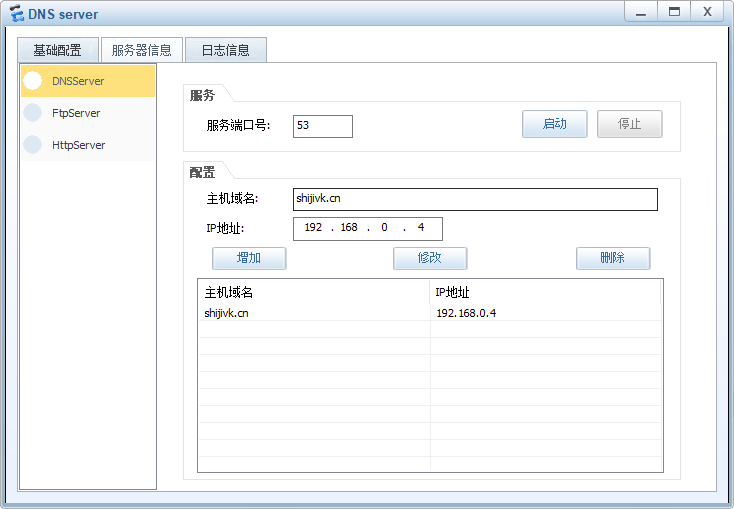

对于DNS服务器的解析系统，采用如下配置

启动服务后，在PC6上ping shijivk.cn就可以被解析到 shijivk.cn server的主机上了。

过程抓包

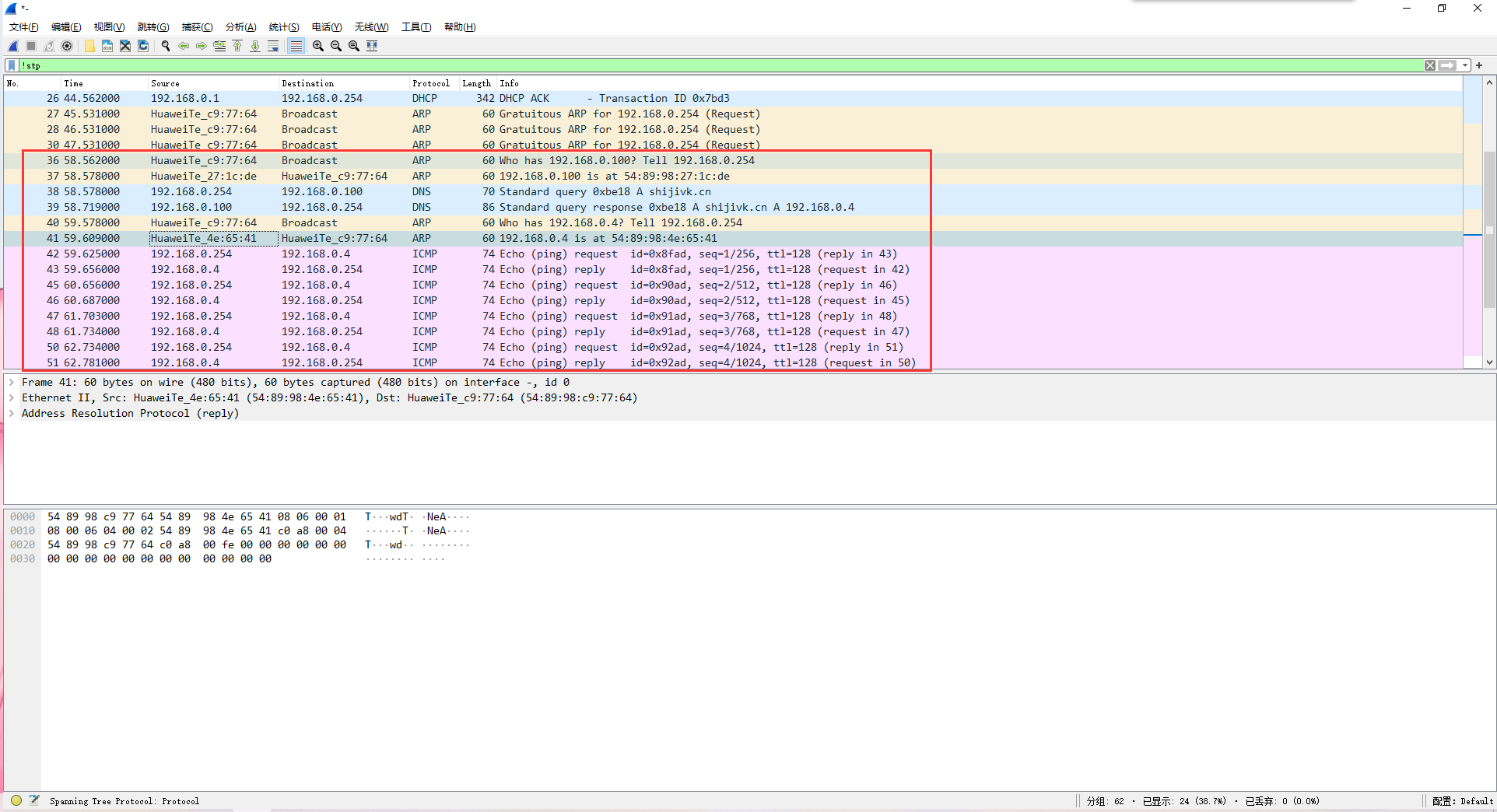

在交换机的7号端口抓包。用PC7 来ping DNS服务器，结果如下图所示

可以看到，PC7先询问了DNS服务器的位置，之后又向DNS服务器发起了查询，查询到了server的ip，之后通过ARP协议寻找内网中的server并通过ICMP协议与之通信。

同时从结果来看DHCP协议中，DNS服务器是作为一个可选项被包含在了DHCP offer的报文当中的，不需要再次单独发送，在设备获取IP地址的时候可以一并发送

第四个尝试——配置静态路由表

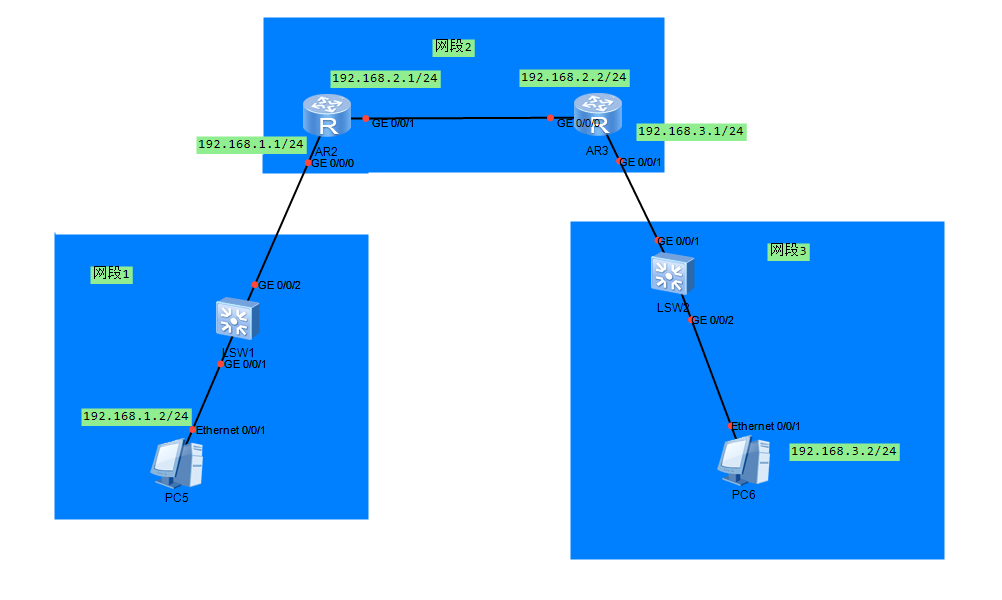

拓扑图如图所示：

基础操作：

display ip route-table //查看路由器的路由表（系统模式下）
display ip route-table 192.168.1.1 //查看去往某个地址的路由表
ip route-static 目标网段 目标网段子网掩码 下一跳ip //添加静态路由表项

思路：

在未添加路由规则之前，两台主机之间无法ping通。原因是数据包到了路由器后，路由器不知道应该如何转发。因此我们如果要实现两个主机之间的通信，就必须要为两台路由器配置静态路由表

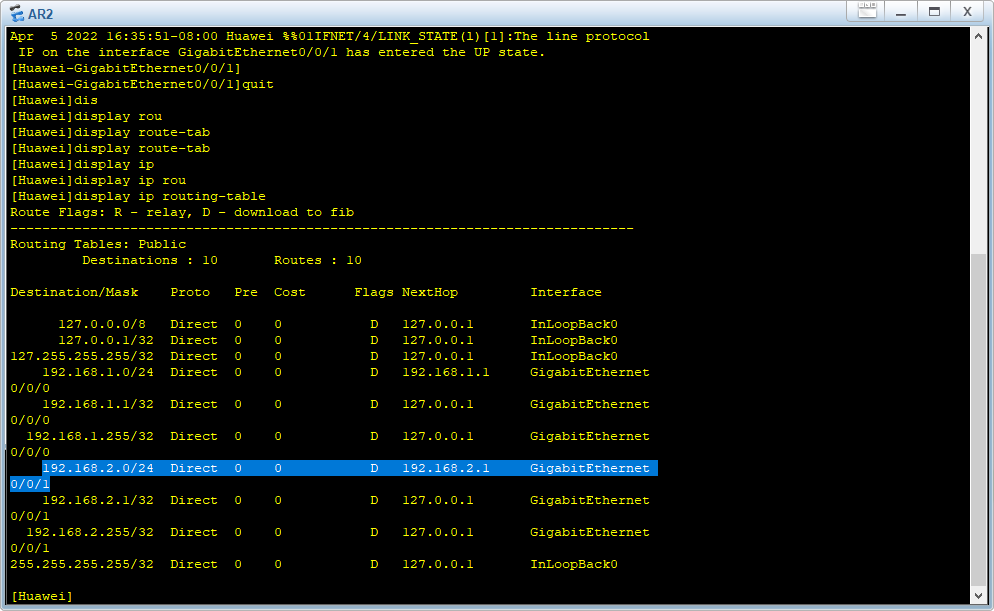

通过查看AR2的路由表。我们可以看到。与路由器直接相连的网段。路由器是会自动配置转发规则的。而没有相邻的网段。路由器则不会清楚。因此我们需要将网段3的到达方式配置给AR2。

ip route-static 192.168.3.0 255.255.255.0 192.168.2.2

同理需要给AR3配置网段1的到达方式。

配置完成后。两台主机就实现了通信。
